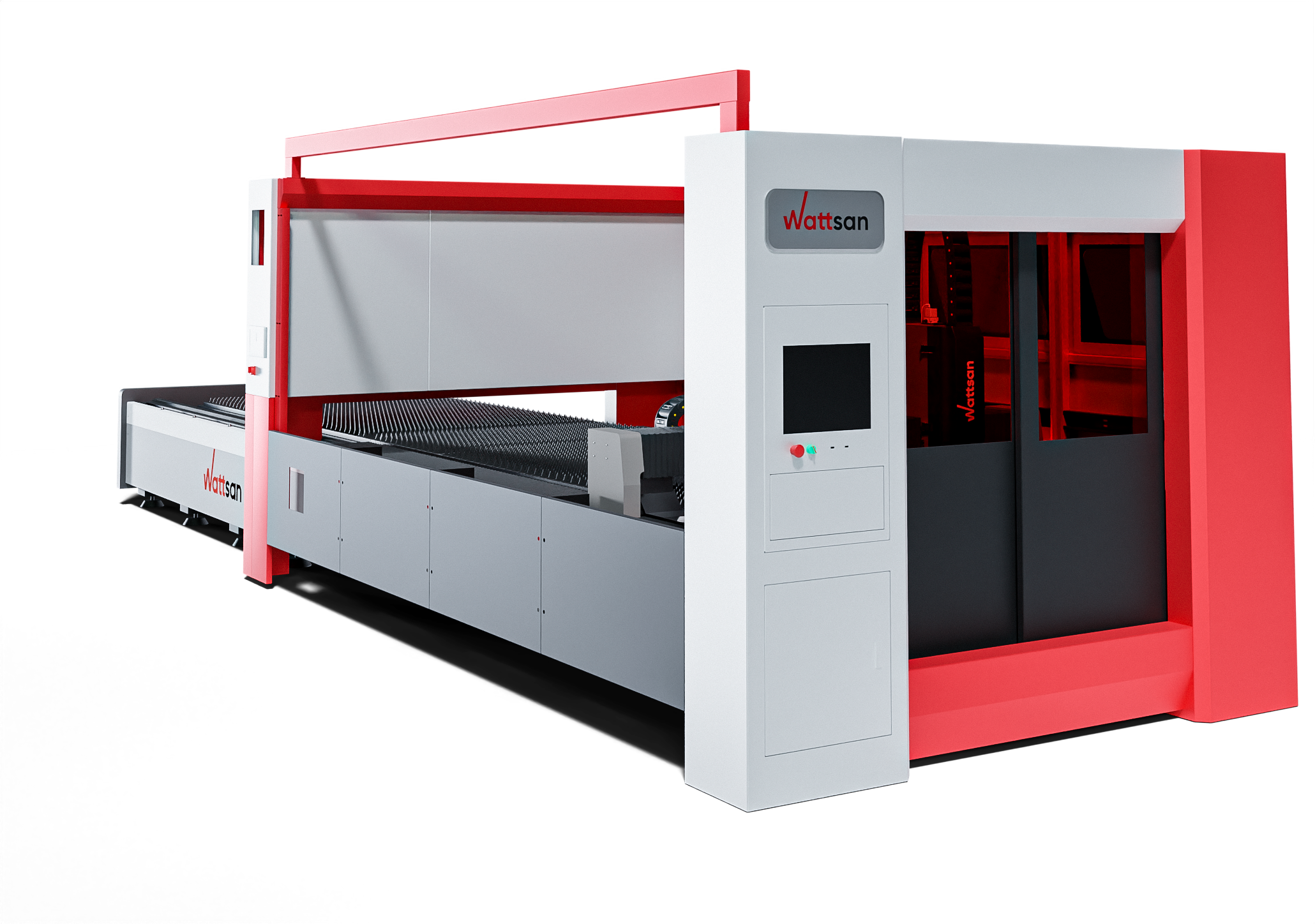

光纤激光切割金属机 1530
S Tablechange Cabin

  • 工作区
  • 激光功率
  • 运行速度
  • 激光源
  • 工作区域
  • 机器尺寸
  • 1500 x 3000 mm
  • 可达到 6 千瓦
  • 100-120 m/min
  • Raycus / MAX Photonics / IPG
  • 1500х3000 毫米
  • 8500х2580х2200 毫米
现货
w-img
w-img
w-img
w-img
w-img
w-img

集技术和最佳解决方案于一身!

通过结合最好的部件和工程解决方案,达到最高的切割质量。

激光金属切割机的主要目的是以高速切割金属,达到最佳效果,而不需要进一步加工。最高的精度、可靠性和模型质量使瓦特尚激光金属切割机在全世界范围内受到欢迎。

床体

所有瓦特尚金属切割机的龙门架都要经过强制性的退火和振动处理以消除应力。龙门架设计和壁厚取决于金属切割机的类型。机架加工(铣削、研磨、轨道固定和螺旋轨道)由机器人系统完成。

换桌系统

换桌系统保障机器连续运行,不会在装卸产品上浪费机器时间。

床架

所有瓦特尚金属切割机的框架都要经过强制性的退火和振动处理以消除应力。框架设计和壁厚取决于金属切削机的类型。机架加工(铣削、研磨、轨道固定和螺旋轨道)由机器人系统完成。

伺服电机和行星齿轮箱

三菱伺服电机和Shimpo行星齿轮。它们确保了高速运行而不发热的长期性。除了高可靠性外,它们还是行业内最常见和最容易维护的机器部件。

加固的床体

根据客户需求的机器调整方案,我们提供不同材料的床体。

w-img
w-img
w-img
w-img
w-img
w-img

瓦特尚金属切割机优点

瓦特尚机器使用来自最受欢迎的制造商瑞拓, BOCI, Precitec的激光头。

w-img

QBH连接器

全球大多数激光源的最常见的标准连接器。
可选择其他连接器。

w-img

安全防护镜片

安全防护镜可保护昂贵的准直器光学元件免受灰尘、污垢和火花的影响。底部的安全防护镜片是主要的消耗品;上部的镜片很少被更换。

w-img

准直透镜

确保光束在进入聚焦镜之前是平行的。每年更换一次,或在维修激光头时,不应超过一次。

w-img

带定位控制器的聚焦模块

操作过程中的动态焦距变化,以确保最佳的切入式切割和高质量切割。

w-img

冷却

关键部件的水冷激光头:准直器、焦点。

w-img

电感式传感器

确保喷嘴高度始终精确地保持在材料上方,这反过来又确保了稳定的切割,不受材料的曲率影响。


    伺服电机和工作台高速运作

    工作台
    伺服电机
    瓦特尚机器使用特殊设计的挤压铝制主体。具有高强度和低重量。
    三菱伺服电机可靠、噪音小且价格合理。机器大小合理,保障高功率和低振动。
    w-img <br />
<b>Warning</b>:  Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>659</b><br />
    w-img <br />
<b>Warning</b>:  Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>659</b><br />

    多种类型的床体可供选择

    标准床体
    硬床体
    专为金属切割机制造,行走速度可达每分钟80米。框架的壁厚为8至10毫米。每400毫米有一个加强筋。机架经过热处理,以确保有很长的使用寿命。机器框架的保修期为8年。用于工作场地尺寸为1010、1313、1325和1530的基本型号。带有不同直径的孔的通风梁系统,用于在切割过程中均匀地排出烟尘。
    为金属切割机制造,行走速度为每分钟100至160米。壁厚为12至16毫米。每400毫米的板材都在框架内进行加固。框架经过热处理以稳定金属。框架有10年的保修期。用于工作场地尺寸为1313至2060的机器,用于带有自动换档或带有切管模块的配置。它有很多特点,如气动挡板在切割过程中有效地清除烟雾,保护强大的辐射,为升级做准备等。框架结构非常坚固和耐用。

    模式

    了解切割条件是我们的工作。有了正确的切割模式,你可以更快地切割,不需要额外加工,便于节省材料。

    同轴孔加工,缩短了加工时间,减少了气体消耗。特别适用于生产通风产品和穿孔外壳。
    通过环状切割尖角,而不烧毁。即使在切割较厚的材料时,也能生产出具有尖角的产品。
    板材定位功能。通过自动定位板材的边缘,加快了搜索和开始工作的速度。
    补偿切割宽度。为获得符合要求的零件,此功能将梁的宽度考虑在内并进行补偿。
    普通切割线。节省切割时间和材料,因为激光头不会在同一个切割点上走两次。

    瓦特尚金属切割机的设计,充分考虑了世界各地的客户和服务工程师的反馈和建议。

    15秒快速了解机器

    高速运行

    上银导轨/螺杆是全球最可靠和最实惠的。高速滚珠丝杠用于金属曲率跟踪系统的快速反应。

    行星齿轮。Nidec-Shimpo 能承受高惯性负载,安全运行。

    瓦特尚激光金属切割机的优势

    w-img

    来自不同制造商的激光头

    根据光源功率和应用,我们为机器配备Raytools、Precitec、WSX激光头。

    w-img

    伺服电机

    我们改用三菱的伺服电机,因为它们应用广泛,而且非常可靠。

    w-img

    机器框架的改造

    机器框架的设计是为了以储备的方式执行任务,并且比传统机器的使用寿命更长。

    w-img

    发射器

    IPG, Raycus, Max Photonics. 功率因数高,易于维护,使用寿命长,效率/成本比高。

    w-img

    控制系统

    世界上最偏振的系统之一。功能众多,结合CAD和CAM,高容错性,易于使用。

    w-img

    排烟系统

    高效的排烟是通过自动气动挡板实现的,烟从激光头上方的区域疏散出来。

    w-img

    龙门架

    独特的龙门配置,铝合金,重量低。允许高速和加速。

    w-img

    冷却

    我们使用世界上领先的特域公司的制冷产品。冷却装置用于维持激光头和激光源的所需工作温度。其精确度为+- 0.5 °C。

    型号 对比

    系列/
    参数

    工作区

    激光功率

    激光头

    电机功率 Z

    电机功率 XY

    加速度

    最大运行速度

     激光源

    防护外罩

    自动换台系统

    slide-image

    1309 MINI

    查看更多

    1300 x 900 毫米

    可到达 6 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    750 瓦

    0,5 G

    40 米/分

    Raycus/ MAX Photonics/IPG

    slide-image

    1313 A

    查看更多

    1300 х 1300 毫米

    可到达 3 千瓦

    Raytools

    400 瓦

    750 瓦

    0,6 G

    80 米/分

    Raycus/ MAX Photonics/IPG

    slide-image

    1530 A

    查看更多

    1500 х 3000 毫米

    可到达 3 千瓦

    Raytools

    400 瓦

    750 瓦

    0,6 G

    80 米/分

    Raycus/ MAX Photonics/IPG

    slide-image

    1313 E

    查看更多

    1300 x 1300 毫米

    可到达 3 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    750 瓦

    1 G

    80 米/分

    Raycus/ MAX Photonics/IPG

    slide-image

    1530 E

    查看更多

    1500 х 3000 毫米

    可到达 3 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    750 瓦

    1 G

    80 米/分

    Raycus/ IPG

    slide-image

    1313 S

    查看更多

    1300 х 1300 毫米

    可到达 12 千瓦

    Raytools/ Precitec/WSX

    400 瓦

    1000/1500 瓦*2

    1 G

    100/120 米/分

    Raycus/ IPG

    slide-image

    1325 S

    查看更多

    1300 х 1300 毫米

    可到达 12 千瓦

    Raytools/ Precitec/WSX

    400 瓦

    1000/1500 瓦*2

    1 G

    100/120 米/分

    Raycus/ IPG

    slide-image

    1530 S

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 S Tablechange

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 S Tablechange Cabine

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 S Tablechange Rotary Cabin

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 S Rotary

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 S Tablechange Rotary

    查看更多

    1500 х 3000 毫米

    可到达 12 千瓦

    Raytools/ Precitec/BOCI

    400 瓦

    1000/1500 瓦

    1 G

    100-120 米/分

    Raycus/ IPG

    slide-image

    1530 HARD

    查看更多

    1500 х 3000 毫米

    可到达 30 千瓦

    Raytools/ Precitec

    400 瓦

    850/1300 瓦*2

    1,5 G

    120-160 米/分

    Raycus/ IPG

    slide-image

    4020 HARD

    查看更多

    4000 х 2000 毫米

    可到达 30 千瓦

    Raytools/ Precitec

    400 瓦

    850/1300 瓦*2

    1,5 G

    120-160 米/分

    Raycus/ IPG

    slide-image

    6020 Hard

    查看更多

    2000 x 6000 毫米

    可到达 30 千瓦

    Raytools / Precitec

    400 瓦

    850/1800 瓦*2

    1,5 G

    120-160 米/分

    Raycus/ IPG

    slide-image

    2060 Hard Ultra

    查看更多

    2000 x 6000 毫米

    从 20 千瓦到 120 千瓦

    BOCI BLT 6

    750 瓦

    1800/4400 瓦*2

    2 G

    200 米/分

    Raycus/ IPG

    slide-image

    3214 L

    查看更多

    3200 x 14000 毫米

    从 1.5 千瓦到 12 千瓦

    BOCI, Raytools, Precitec

    750 瓦

    1300 / 4400 瓦*2

    0,8 G

    80 米/分

    Raycus/ IPG

    slide-image

    3214 LC

    查看更多

    3200 x 14000 毫米

    从 20 千瓦到 100 千瓦

    BOCI, Raytools, Precitec

    750 瓦

    1300 / 4400 瓦*2

    0,8 G

    80 米/分

    Raycus/ IPG

    ... ...
    工作区
    激光功率
    激光头
    电机功率 Z
    电机功率 XY
    加速度
    最大运行速度
    激光源
    防护外罩
    自动换台系统

    我们确保 Wattsan 设备的稳定运行

    启动与培训
    服务与支持
    Wattsan 服务工程师通过线上或线下培训,为全球客户及合作伙伴提供支持。您可以获取有关维护、设备基础操作、不同材料加工技巧等方面的信息。我们每月为超过 100 位客户提供设备启动和培训服务。
    我们的服务团队遍布全球,Wattsan 设备甚至已进入南极洲。我们为客户提供线上与线下支持系统,贯穿整台设备的整个使用周期。
    所有设备均提供质保服务及保障退货政策。
    w-img w-img
    w-img w-img

    此机器可以加工

    01 铝材

    02 钢材

    03 不锈钢

    04 黄铜

    05 铜材

    w-img
    w-img
    w-img
    w-img
    w-img

    技术参数

    规格参数
    工作区域
    1500х3000 毫米
    机器尺寸
    8500х2580х2200 毫米
    包装尺寸
    10000х3300х1800 毫米
    净重
    4000 公斤
    光学元件
    激光头
    Raytools/Precitec/WSX
    激光功率
    高达 12 千瓦
    机械件
    Z轴发动机功率
    400 瓦
    XY轴发动机功率
    1500 瓦*2+1000瓦
    变速箱
    NIDEC-SHIMPO
    XY轴的结构
    导轨HIWIN/螺旋式齿条LEAN/Leitesen
    Z轴的结构
    上银导轨/滚珠丝杠
    高度传感器
    自动电容式
    润滑系统
    自动集中式,半自动
    最大行驶速度
    100-120 米/分
    加速
    1G
    最大运行速度
    取决于材料
    其它的气体
    氧气、氮气、空气、氩气
    自动换桌
    床身
    软件
    2000C
    电气件
    西门子
    再定位精准度
    ±0.05 毫米
    高度控制系统
    BCS100
    终端传感器的类型
    电感应式
    工作温度
    10-40 °C
    发射器型号
    Raycus / MAX Photonics / IPG
    激光功率调整
    10-100%
    软件
    FSCUT
    激光头
    嘉强
    激光源
    IPG
    电机
    三菱
    导轨
    上银


      产品交付
      我们将根据您的需求,以最便捷的方式交付设备

      如果您购买的机器没有现货,您需要等待组装过程完成。这个过程至少需要三周(最长可达六个月)。交货时间通常为 0 天到一个月不等

      我们可以提供多种交货方式,最常见的包括 EXW(工厂交货)、FOB(船上交货)、CIF(成本加运费加保险)和 DDP(完税后交货)。您可以选择将机器送到您的工作地点、目的港,或者通过联系物流供应商自行安排交货

      EXW 是最基本的运输方式,FOB 和 CIF 可以视为折中的选择,而 DDP 则是最便捷的方式

      技术参数

      规格参数
      工作区域
      1500х3000 毫米
      机器尺寸
      8500х2580х2200 毫米
      包装尺寸
      10000х3300х1800 毫米
      净重
      4000 公斤
      光学元件
      激光头
      Raytools/Precitec/WSX
      激光功率
      高达 12 千瓦
      机械件
      Z轴发动机功率
      400 瓦
      XY轴发动机功率
      1500 瓦*2+1000瓦
      变速箱
      NIDEC-SHIMPO
      XY轴的结构
      导轨HIWIN/螺旋式齿条LEAN/Leitesen
      Z轴的结构
      上银导轨/滚珠丝杠
      高度传感器
      自动电容式
      润滑系统
      自动集中式,半自动
      最大行驶速度
      100-120 米/分
      加速
      1G
      最大运行速度
      取决于材料
      其它的气体
      氧气、氮气、空气、氩气
      自动换桌
      床身
      软件
      2000C
      电气件
      西门子
      再定位精准度
      ±0.05 毫米
      高度控制系统
      BCS100
      终端传感器的类型
      电感应式
      工作温度
      10-40 °C
      发射器型号
      Raycus / MAX Photonics / IPG
      激光功率调整
      10-100%
      软件
      FSCUT
      激光头
      嘉强
      激光源
      IPG
      电机
      三菱
      导轨
      上银
