激光切管机 Heavy Duty

  • 管道装载长度
  • 激光功率
  • 横截面
  • 最大载管重量
  • 管道装载长度
  • 最大卸料长度
  • 100-12000 毫米
  • 从 12 到 30 千瓦
  • O ◻ ⌷ H ⌴ L
  • 3000 公斤
  • 6000/9000/12000 毫米
  • 6000/9000/12000 毫米
现货
技术参数
WeChat
询价
产品展示
产品展示
产品展示
产品展示
产品展示
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />
<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>423</b><br />

WATTSAN HEAVY DUTY

Wattsan Heavy Duty 是一款 3 卡盘激光切管机，配备旋转激光头和全自动管材进料。它用于各种管子。该机可切割碳素和不锈钢管、铜、铝合金管等金属。

标准配置包括最大加工管道长度为 6、9 或 12 米，最大直径为 640 毫米。提供半自动和自动试管装载选项。
我们还可以定制工作区域的大小，以适应您的应用。

前卡盘、后卡盘与中间卡盘

Wattsan Heavy Duty 的一大特点是配备了三个气动夹持卡盘（前卡盘、后卡盘和中间卡盘），卡盘可实现同步旋转，同步或独立移动。

整机结构专为稳定夹持大直径厚壁管材而设计，最大可夹持直径达 360 毫米，承重可达 1500 千克（可根据需求配置相应规格的卡盘）。

防护舱体

防护舱体保障操作安全，防止污染。观察窗采用符合欧洲 CE 标准的专用防护玻璃制成。
切割过程中产生的烟尘通过舱内的过滤系统进行处理，实现环保切割，不会对外部环境造成污染。

伺服随动系统

辅助支撑由独立伺服电机控制上下驱动，主要用于对长管切割时因变形过大的部分进行辅助支撑，尤其适用于小直径管材。当后卡盘移动至合适位置时，辅助支撑可自动下降以避免交叉。

Yaskawa 伺服电机

Wattsan Heavy Duty 管材切割机配备了 Yaskawa 伺服电机。伺服电机的优势包括：可靠性提高两倍、故障时便于更换、振动极小、结构轻巧、加速度可达 1.2G，卡盘最高转速可达 150 转/分钟。

斜切可达 45 度

Wattsan Heavy Duty 配备旋转切割头，用于切割管道和冲孔，最大 45 度。
此功能对于后续焊接对接管、斜面管、短管、用固定螺栓连接的产品是必不可少的。将增加对产品的需求并增加机加工零件的范围。

装卸系统

重型配备重型管材装卸系统，高效省时，减少生产准备时间。显著提高作安全性，节省劳动力并降低生产成本。
该系统可支持重达 3000 kg 的管材和直径达 640 mm 的管材

Heavy Duty 激光切管机的优点

Heavy Duty 配备 FScut 5000 A 控制系统

<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>580</b><br />

3 卡盘切割

适用于全行程 3 卡盘切割机

<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>580</b><br />

4 卡盘切割

支持 4 卡盘重型管材切割、上下料

<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>580</b><br />

7 轴拉动

支持 3 卡盘双卡盘拉动，轻松卸载

<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>580</b><br />

坡口切割

以 45 度角匹配由排料软件创建的工程图。

<br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>580</b><br />

零尾

切割无残留的管材

发送消息


    弹簧和卸载装置

    重载弹簧
    后续卸料装置
    对于特别重的管材，该型号在装载系统中配备了集成弹簧。在检查和消除系统过载警报时节省大量时间。
    适用于长短管，特别是无需切割即可冲孔的长管，切割精度高。
    每个卸料装置均由钢结构制成，可容纳沉重的管子。
    <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>746</b><br /> <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>747</b><br />
    <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>746</b><br /> <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>747</b><br />
    为持久运行而设计
    <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>879</b><br />

    导轨和螺旋导轨之间有 40 mm 的缓冲垫，即使在机器运行 10 年后也能提供优质产品。

    <br /> <b>Warning</b>: Trying to access array offset on value of type bool in <b>/www/wwwroot/dev.wattsan.com.cn/wp-content/themes/wattsan/single-product.php</b> on line <b>892</b><br />

    所有机器电线都在机床床身内部，并连接到机器的后部。确保在切割过程中不会损坏电线。低压和高压电力是分开的。

    使用 Heavy Duty 提高您的工作效率

    w-img

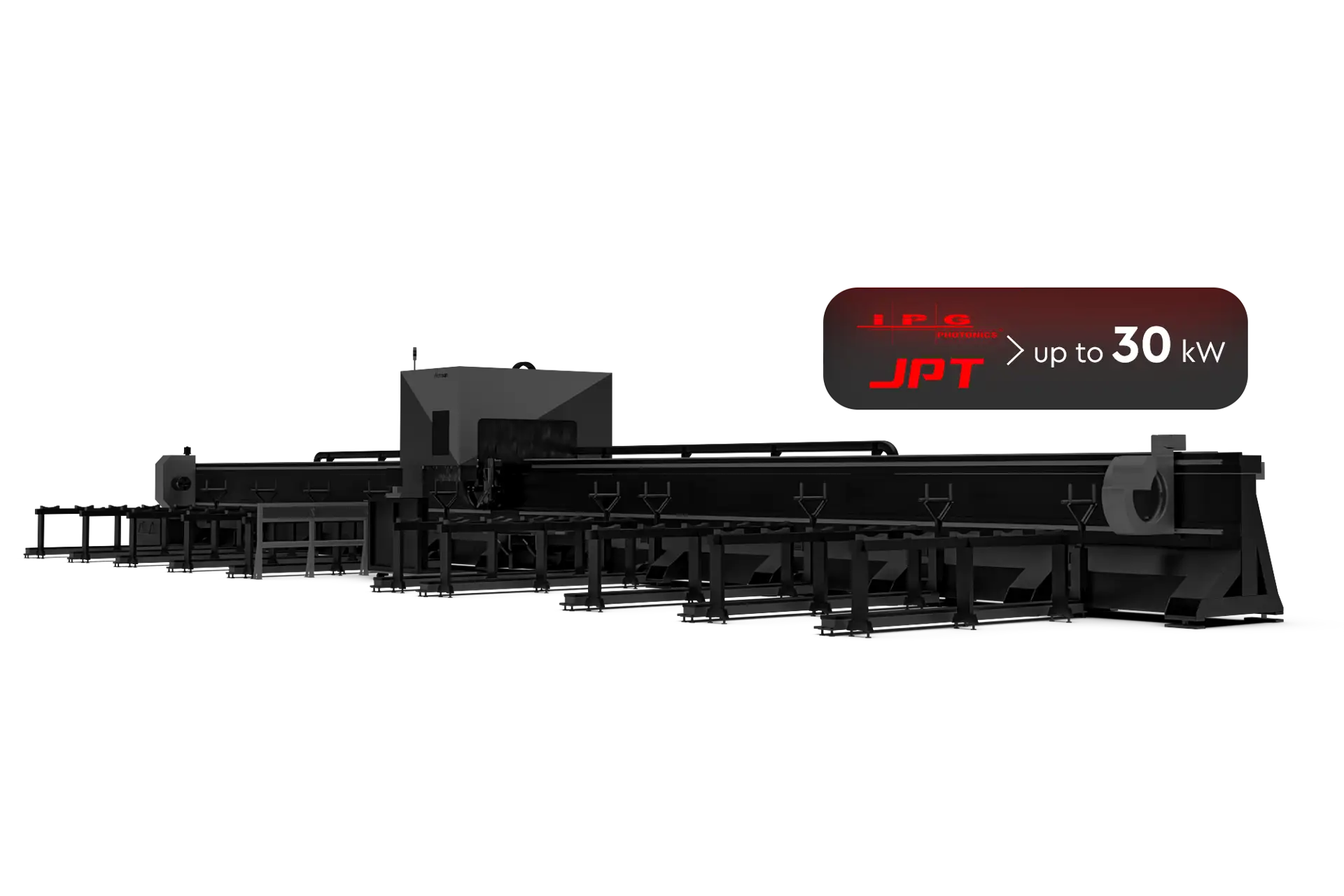

    选择激光源的能力

    超高效特级 IPG 激光源。制造商提供 3 年保修。强大的激光源 Raycus 适用于任何金属。制造商提供 2 年保修。

    w-img

    FSCUT 控制系统

    直观的 FSCUT 控制系统旨在以高精度和高效率切割矩形、圆形、椭圆形以及斜管和槽管。支持加工过程中的自动对中、Fast frog jump、Bracket、Artifact Mode 和 Floating Mode、Corner Craft 等多项功能。

    w-img

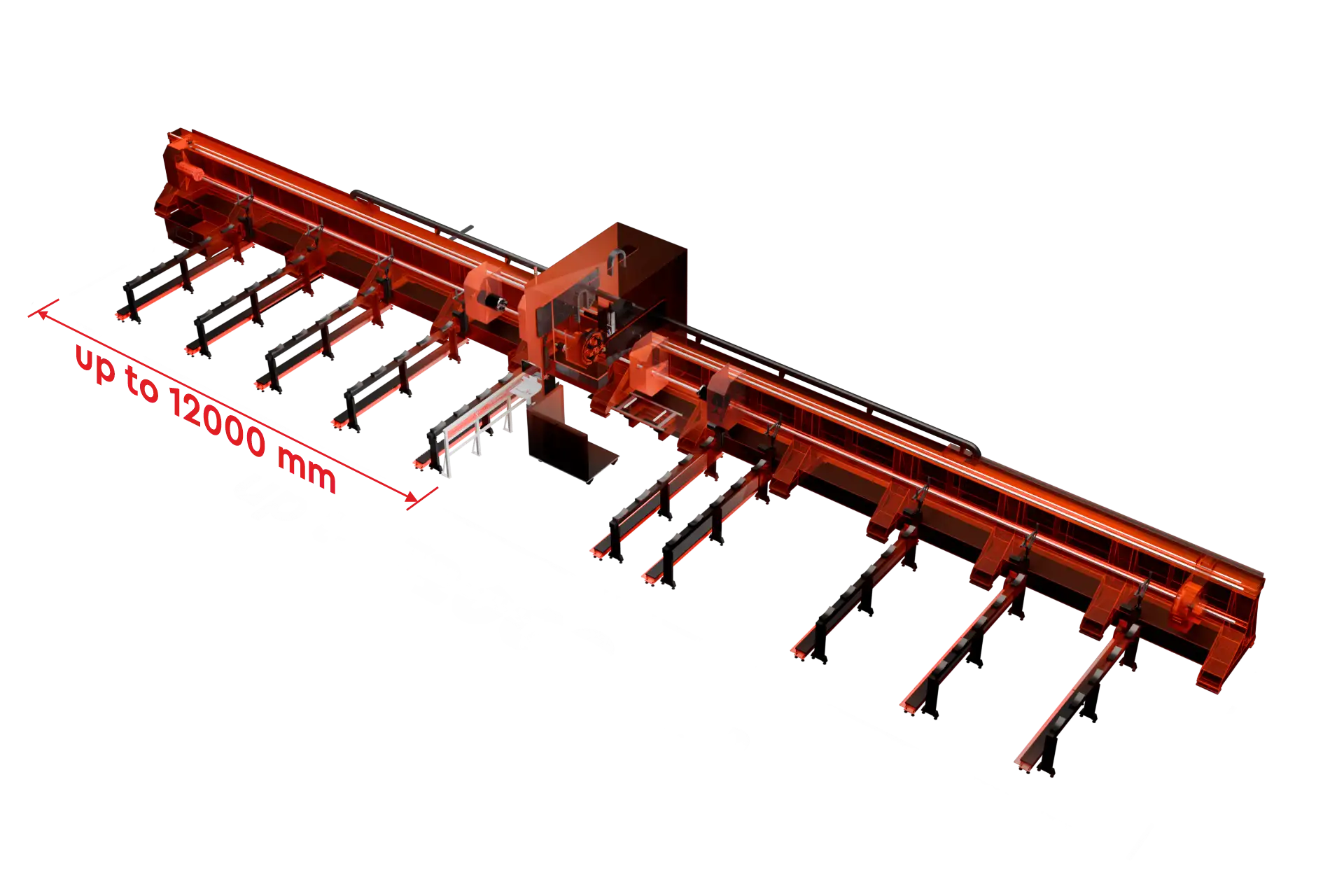

    管材装卸长度

    标准长度可选：6m、9m、12m。最大卸料长度可以增加到 3 米、6 米、9 米、12 米，具体取决于您的应用。

    w-img

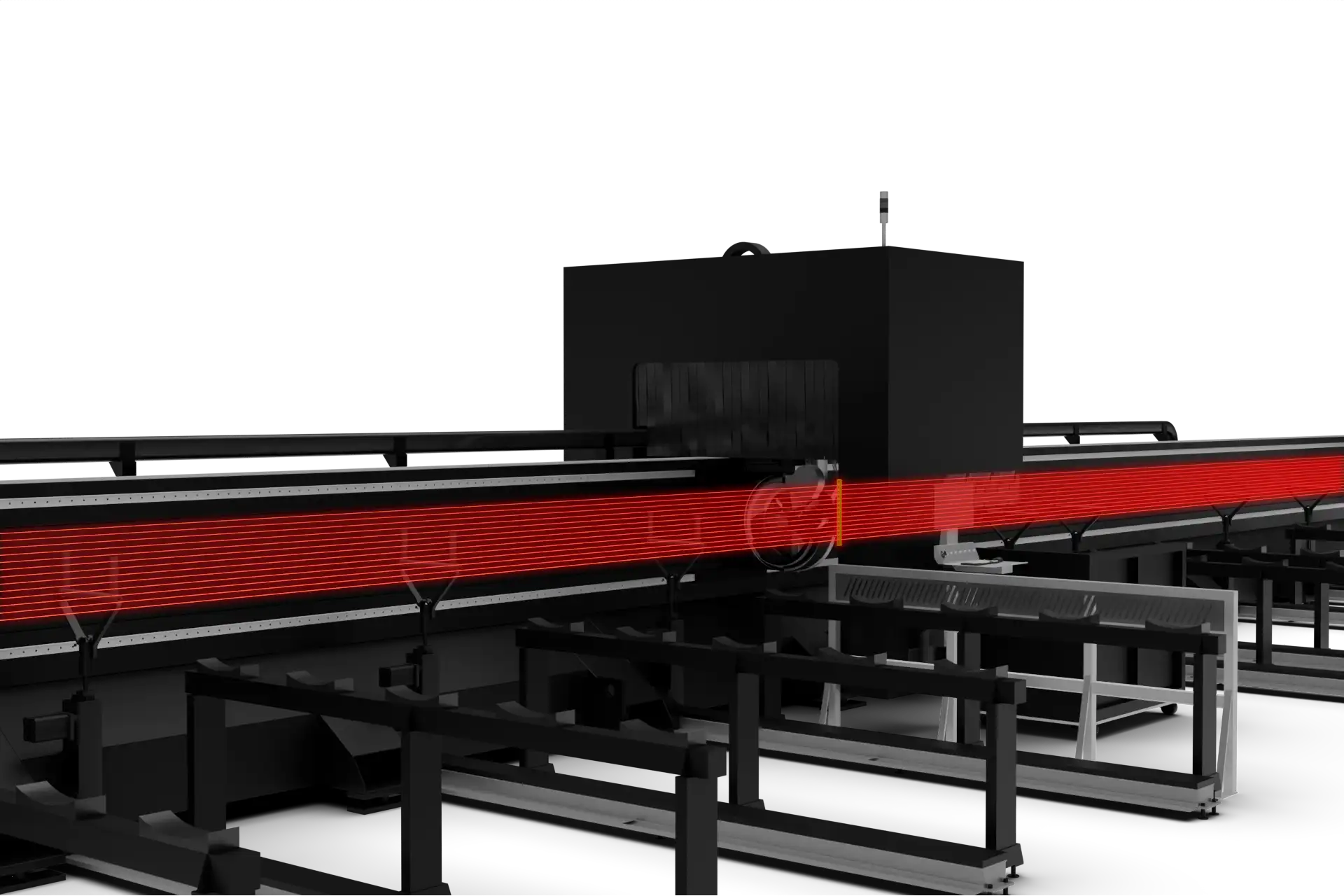

    安全光幕

    如果卡盘高速运转的时检测到有入侵者，就会发出警报，防止可能发生的碰撞，从而保护好工人和机器。

    型号 对比

     系列/
    参数

    卡盘直径

    最大管材重量

    卡盘数量

    控制系统

    管材类型

    支持类型

    最大卡盘旋转加速度

    最小尾料长度

    半自动上料

    半自动下料

    全自动上料

    倾斜切割头

    焊缝检测

    slide-image

    CORE

    查看更多

    160/240/350 毫米

    200/500/600 公斤

    2

    FSCUT 3000DE (L/M/G)

    圆形，矩形

    气动

    1.2/0.8/0.6 G

    90 毫米

    选项

    无

    选项

    无

    无

    slide-image

    CORE PRO

    查看更多

    160/240/350 毫米

    200/500/600 公斤 (可选1100 公斤)

    2

    FSCUT 3000DE (L/M/G)

    圆管、矩形管、H型钢、L型钢

    伺服

    0.8/0.6 G

    90 毫米

    选项

    无

    选项

    选项

    无

    slide-image

    NOVA

    查看更多

    240/360 毫米

    500/1100/1500 公斤

    3

    FSCUT 5000A

    圆管、矩形管、H型钢、L型钢

    伺服

    0.8/0.6 G

    零尾料

    选项

    选项

    选项

    选项

    选项

    slide-image

    HEAVY

    查看更多

    360/550/640 毫米

    1500/3000 公斤

    3

    FSCUT 5000A

    圆管、矩形管、H型钢、L型钢

    伺服

    0.6/0.4 G

    零尾料

    有（HD 型）

    有（HD 型）

    选项

    选项

    选项

    ... ...
    查看更多 查看更多
    卡盘直径
    最大管材重量
    卡盘数量
    控制系统
    管材类型
    支持类型
    最大卡盘旋转加速度
    最小尾料长度
    半自动上料
    半自动下料
    全自动上料
    倾斜切割头
    焊缝检测

    我们确保 Wattsan 设备的稳定运行

    启动与培训
    服务与支持
    Wattsan 服务工程师通过线上或线下培训，为全球客户及合作伙伴提供支持。您可以获取有关维护、设备基础操作、不同材料加工技巧等方面的信息。我们每月为超过 100 位客户提供设备启动和培训服务。
    我们的服务团队遍布全球，Wattsan 设备甚至已进入南极洲。我们为客户提供线上与线下支持系统，贯穿整台设备的整个使用周期。
    所有设备均提供质保服务及保障退货政策。
    w-img w-img
    w-img w-img

    材料

    01 铝

    02 钢

    03 不锈钢

    04 黄铜

    05 铜

    w-img
    w-img
    w-img
    w-img
    w-img

    技术参数

    机械系统
    管道装载长度
    6000/9000/12000 毫米
    最大卸料长度
    6000/9000/12000 毫米
    卡盘直径
    360/550/640 毫米
    最大管材直径（圆管）
    360/550/640 毫米
    最小管材直径（圆管）
    20 毫米
    最大管材直径（矩形管）
    360/550/450 毫米
    最小管材直径（矩形管）
    20 毫米
    最小上料长度
    100 毫米
    卸料台
    半自动
    最大管材重量
    1500/3000 公斤
    管材类型
    圆管、矩形管、H 型钢、L 型钢
    支撑装置
    伺服随动
    最小余料长度（尾料）
    0 毫米
    最大卡盘转速
    80/40 转/分钟
    最大卡盘加速度
    0.6/0.4 G
    最大运行速度
    90 米/分钟
    最大运行加速度
    1 G
    高度传感器
    自动电容式
    润滑系统
    自动集中式
    XY轴结构
    HIWIN 导轨 / 斜齿齿条
    最大工作速度
    取决于材料厚度
    辅助气体
    氧气、氮气、空气、氩气
    主伺服电机
    Yaskawa
    伺服电机
    Innovance (可选 Yaskawa)
    气动系统
    Airtac
    减速机
    Nidec shimpo
    电力系统
    Siemens
    光学系统
    激光头
    Raytools/BOCI
    激光功率
    12-30 千瓦
    激光源
    Raycus/IPG
    软件
    软件
    FSCUT 5000 A
    数控系统
    TubePro
    重复定位精度
    ±0.02 毫米
    高度控制系统
    BCS100
    感应传感器类型
    高精度感应式
    工作温度
    10-40 °C
    激光功率调节
    软件
    选配项
    半自动上料
    支持（HD 型）
    全自动上料
    可选
    半自动卸料
    支持（HD 型）
    坡口切割头
    可选
    焊缝检测
    可选
    微软
    柏楚电子
    激光头
    瑞拓
    激光源
    IPG / 锐科
    电机
    安川 / 三菱
    导轨
    上银
    发送消息


      产品交付
      我们将根据您的需求，以最便捷的方式交付设备

      如果您购买的机器没有现货，您需要等待组装过程完成。这个过程至少需要三周（最长可达六个月）。交货时间通常为 0 天到一个月不等

      我们可以提供多种交货方式，最常见的包括 EXW（工厂交货）、FOB（船上交货）、CIF（成本加运费加保险）和 DDP（完税后交货）。您可以选择将机器送到您的工作地点、目的港，或者通过联系物流供应商自行安排交货

      EXW 是最基本的运输方式，FOB 和 CIF 可以视为折中的选择，而 DDP 则是最便捷的方式

      技术参数

      机械系统
      管道装载长度
      6000/9000/12000 毫米
      最大卸料长度
      6000/9000/12000 毫米
      卡盘直径
      360/550/640 毫米
      最大管材直径（圆管）
      360/550/640 毫米
      最小管材直径（圆管）
      20 毫米
      最大管材直径（矩形管）
      360/550/450 毫米
      最小管材直径（矩形管）
      20 毫米
      最小上料长度
      100 毫米
      卸料台
      半自动
      最大管材重量
      1500/3000 公斤
      管材类型
      圆管、矩形管、H 型钢、L 型钢
      支撑装置
      伺服随动
      最小余料长度（尾料）
      0 毫米
      最大卡盘转速
      80/40 转/分钟
      最大卡盘加速度
      0.6/0.4 G
      最大运行速度
      90 米/分钟
      最大运行加速度
      1 G
      高度传感器
      自动电容式
      润滑系统
      自动集中式
      XY轴结构
      HIWIN 导轨 / 斜齿齿条
      最大工作速度
      取决于材料厚度
      辅助气体
      氧气、氮气、空气、氩气
      主伺服电机
      Yaskawa
      伺服电机
      Innovance (可选 Yaskawa)
      气动系统
      Airtac
      减速机
      Nidec shimpo
      电力系统
      Siemens
      光学系统
      激光头
      Raytools/BOCI
      激光功率
      12-30 千瓦
      激光源
      Raycus/IPG
      软件
      软件
      FSCUT 5000 A
      数控系统
      TubePro
      重复定位精度
      ±0.02 毫米
      高度控制系统
      BCS100
      感应传感器类型
      高精度感应式
      工作温度
      10-40 °C
      激光功率调节
      软件
      选配项
      半自动上料
      支持（HD 型）
      全自动上料
      可选
      半自动卸料
      支持（HD 型）
      坡口切割头
      可选
      焊缝检测
      可选
      微软
      柏楚电子
      激光头
      瑞拓
      激光源
      IPG / 锐科
      电机
      安川 / 三菱
      导轨
      上银
